Клиент Wireguard на роутере Mikrotik

Оригинал статьи
Данная статья была позаимствована с сайта Кибер Лис. Текст был отредактирован и отформатирован с помощью нейросети Grok v3 Ссылка на оригинал от 17.08.2023

Данная инструкция подробно описывает настройку WireGuard клиента на Mikrotik RouterOS для полного и частичного туннелирования трафика через WireGuard VPN. В примере используется RouterOS 7.5 с заводскими настройками и сторонним сервером WireGuard.

Подготовка к настройке WireGuard: Обновление RouterOS#

WireGuard поддерживается в Mikrotik начиная с RouterOS версии 7. Если у вас установлена RouterOS 6, необходимо обновить её до последней стабильной версии, а затем до RouterOS 7. Если RouterOS 7 уже установлена, переходите к следующему разделу.

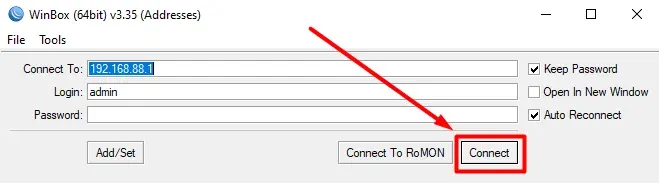

Подключитесь к роутеру Mikrotik через WinBox или веб-интерфейс (IP по умолчанию: 192.168.88.1). Для стабильности подключения используйте MAC-адрес.

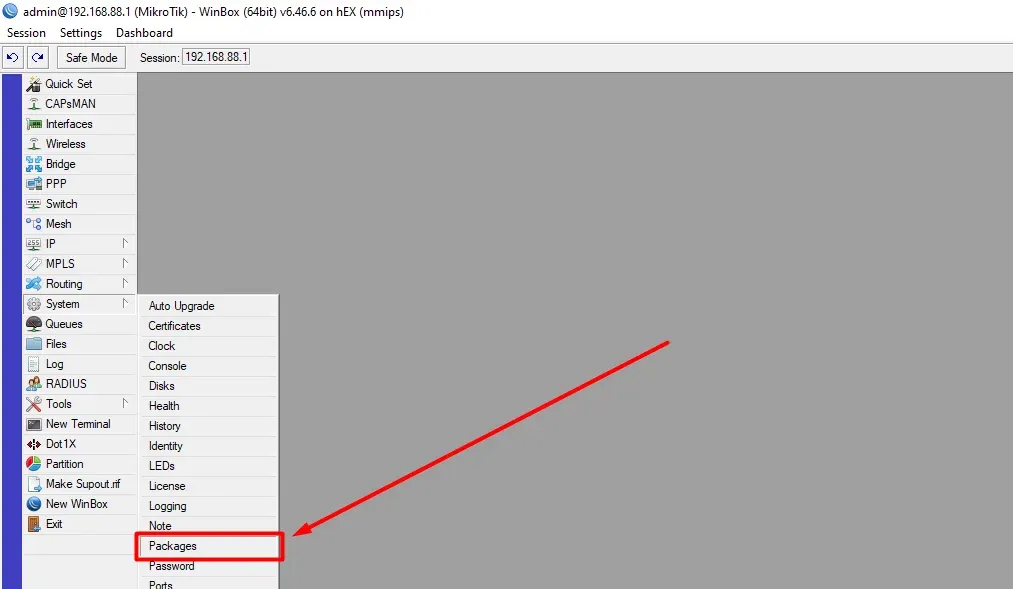

В меню выберите System → Packages.

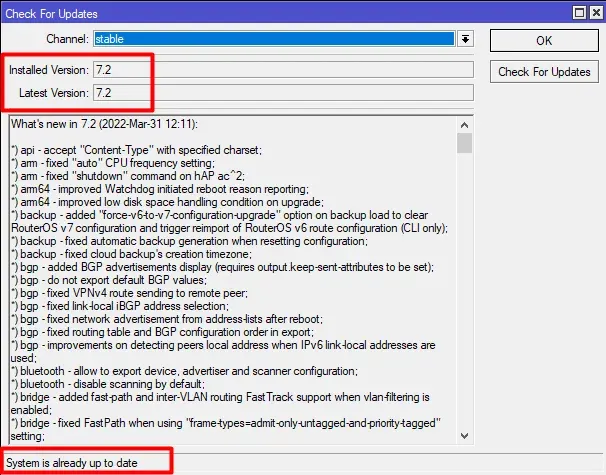

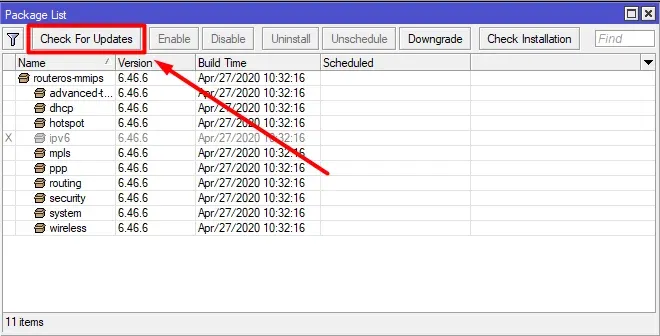

Нажмите Check For Updates для проверки доступных обновлений.

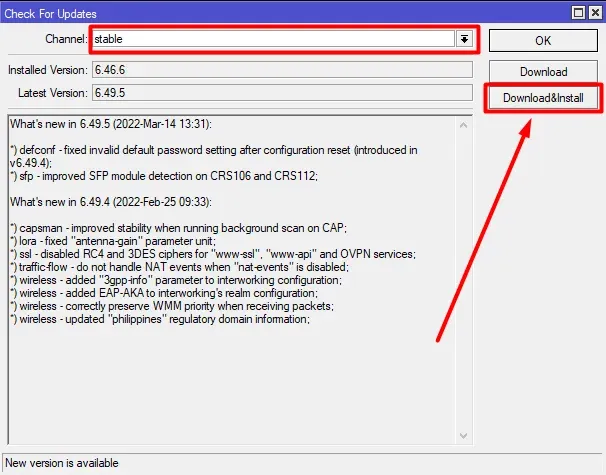

Выберите Channel: stable и нажмите Download&Install.
Дождитесь завершения установки и перезагрузки роутера.

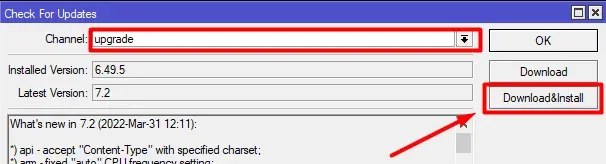

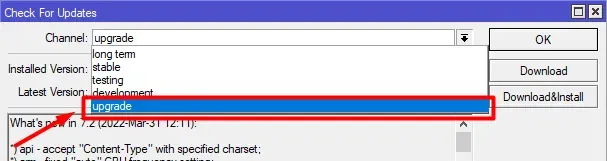

Для перехода на RouterOS 7 выберите Channel: upgrade и нажмите Download&Install.
Дождитесь завершения установки и перезагрузки.

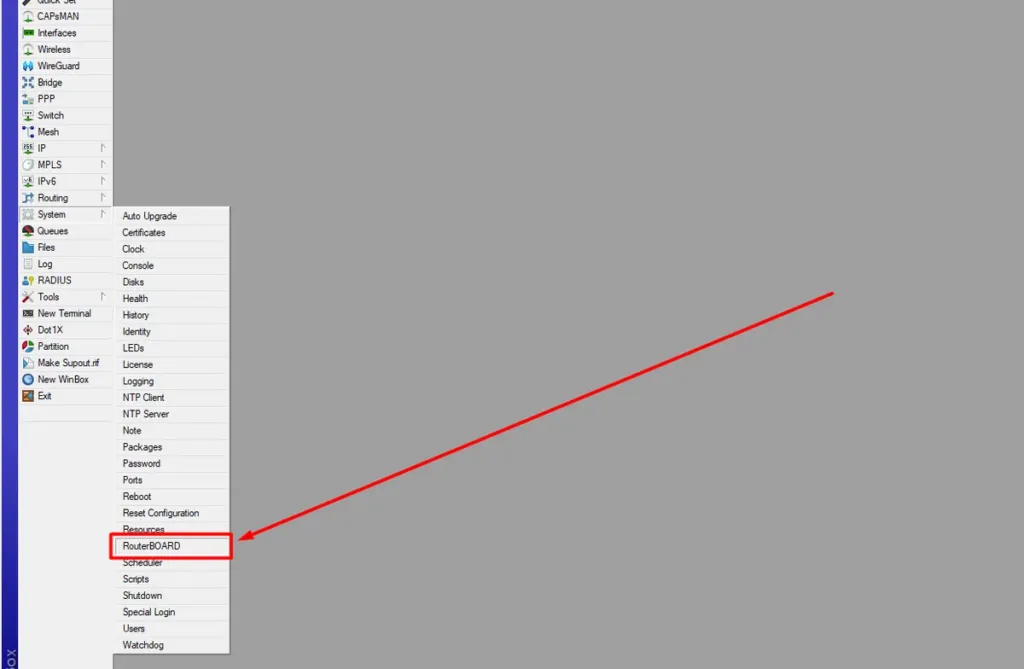

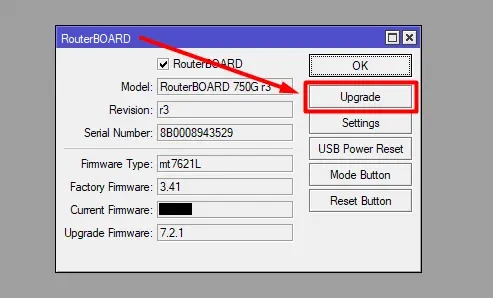

Перейдите в System → RouterBOARD и нажмите Upgrade.
Перезагрузите роутер.

Теперь ваша система обновлена до RouterOS 7, и вы можете приступить к настройке WireGuard.

Настройка WireGuard VPN клиента#

Инструкция охватывает настройку WireGuard клиента для полного туннелирования (раздел 2.4.А) и выборочного туннелирования (раздел 2.4.Б) с использованием маркировки пакетов через Firewall-Mangle, Firewall-Address Lists и маршрутов в IP-Routes. В примере используется VPS с DWG, но инструкция применима и для других серверов WireGuard.

2.1. Отключение Fasttrack#

Fasttrack снижает нагрузку на процессор, но мешает обработке VPN-трафика. Его необходимо отключить.

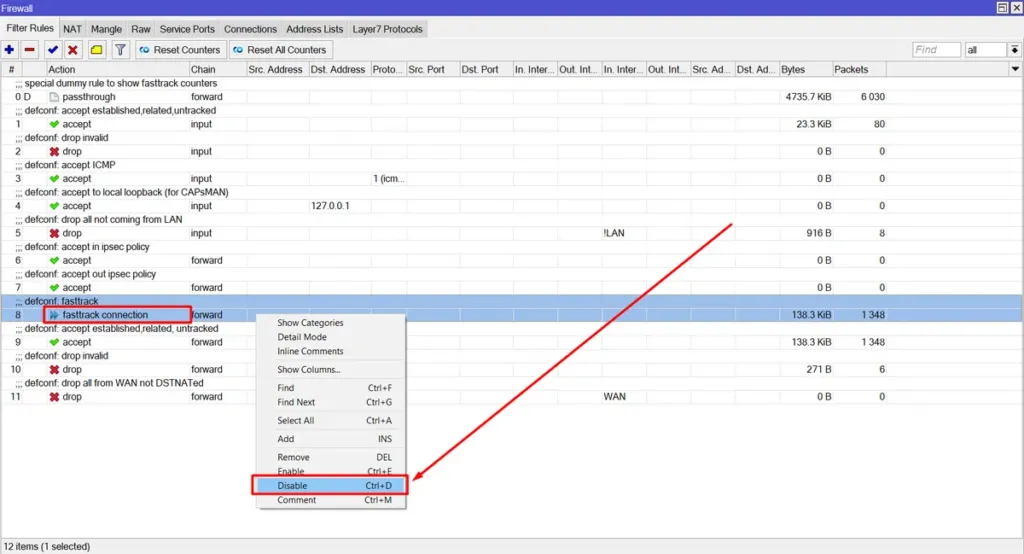

Перейдите в IP → Firewall → вкладка Filter Rules.
Отключите правило Fasttrack.

2.2. Создание интерфейса WireGuard и конфигурации Peer#

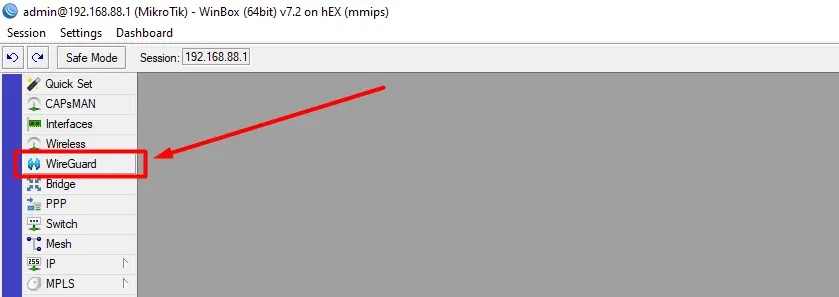

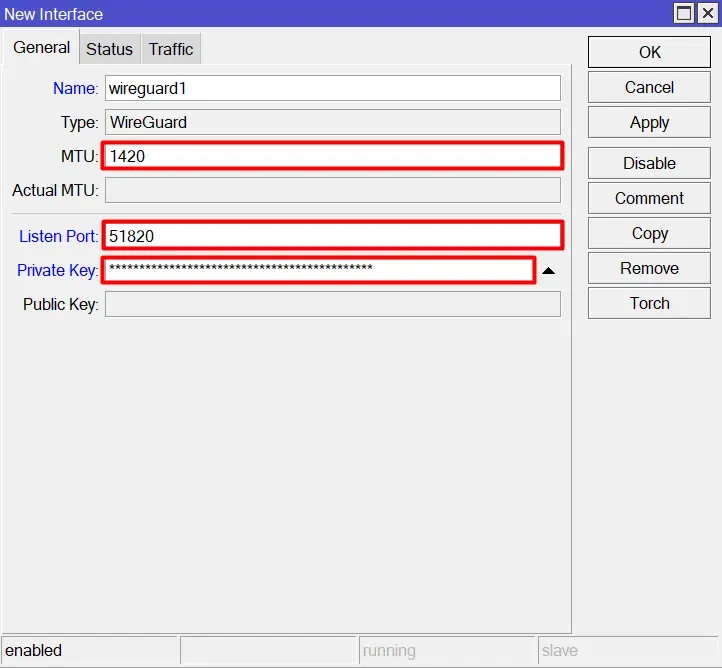

В меню выберите WireGuard и нажмите +.
Укажите MTU (по умолчанию 1420), Listen Port и Private Key из конфигурации сервера WireGuard. Нажмите OK.

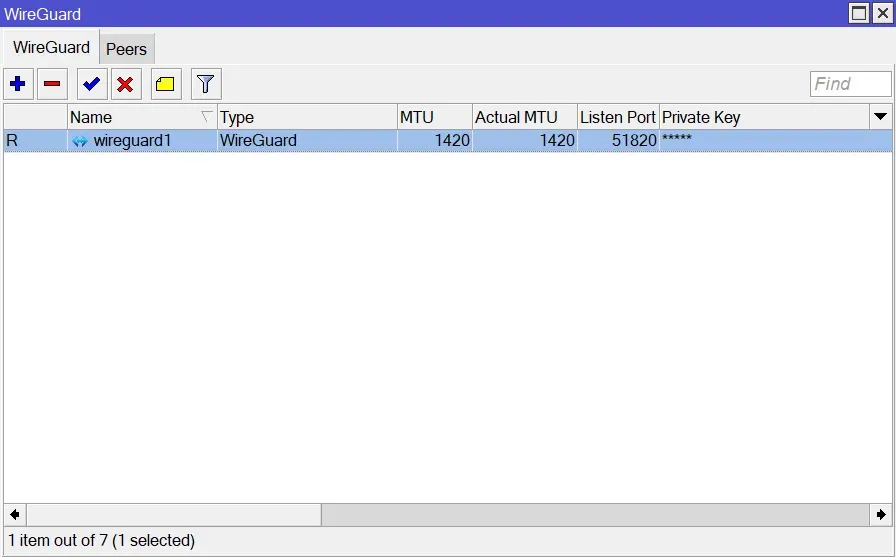

Интерфейс WireGuard создан.

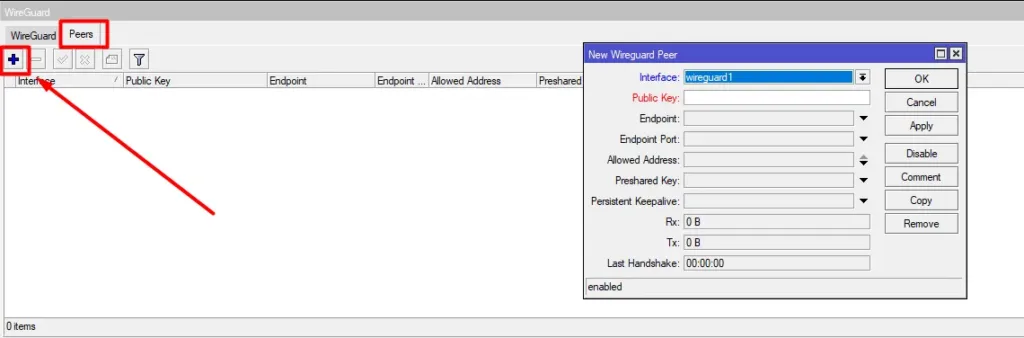

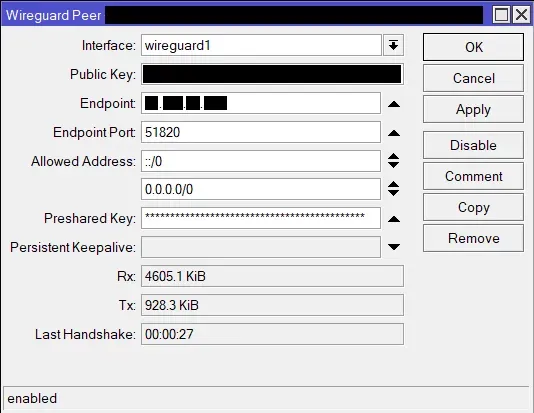

Перейдите во вкладку Peers и нажмите +.
Выберите созданный интерфейс, заполните Public Key, Endpoint, Endpoint Port, Preshared Key из конфигурации сервера. Укажите Allowed Address: 0.0.0.0/0 для доступа ко всем подсетям.

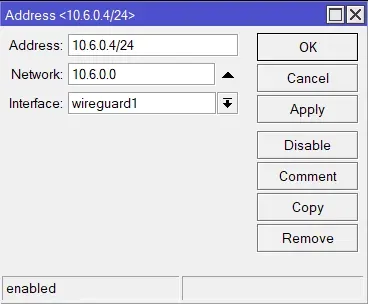

Добавьте внутренний IP клиента:
- Перейдите в IP → Addresses → +.
- Укажите Address (IP клиента из конфигурации), Network (то же, но последняя цифра 0), Interface (WireGuard).

2.3. Создание таблицы маршрутизации#

Для маршрутов WireGuard создайте пользовательскую таблицу маршрутизации:

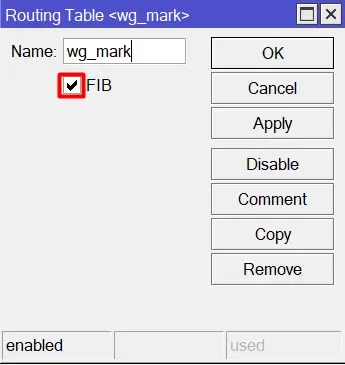

Перейдите в Routing → Tables → +.
Укажите Name: wg_mark, включите опцию FIB. Нажмите OK.

2.4. Настройка туннелирования#

2.4.А. Полное туннелирование#

Для полного туннелирования весь трафик устройств в локальной сети направляется через VPN.

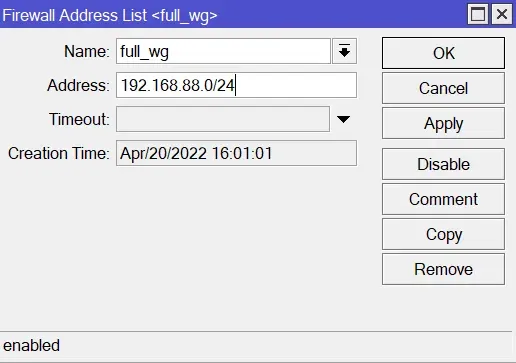

Перейдите в IP → Firewall → Address Lists → +.
Укажите Name: full_wg, Address: 192.168.88.0/24 (локальная сеть роутера). Нажмите OK.

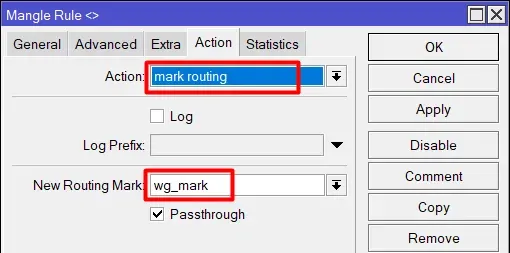

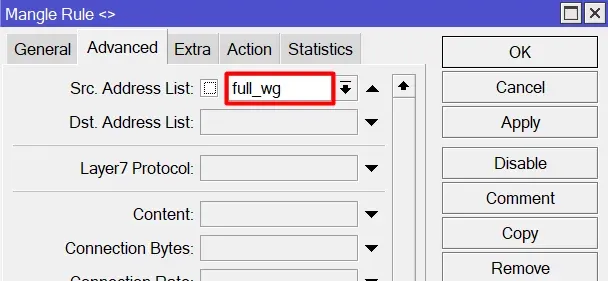

Создайте правило маркировки:
- Перейдите в IP → Firewall → Mangle → +.
- Укажите:
  - Chain: prerouting
  - Src Address List: full_wg
  - Action: mark routing
  - New Routing Mark: wg_mark
- Нажмите OK.

2.4.Б. Выборочное туннелирование#

Для выборочного туннелирования укажите сайты или IP, которые будут использовать VPN.

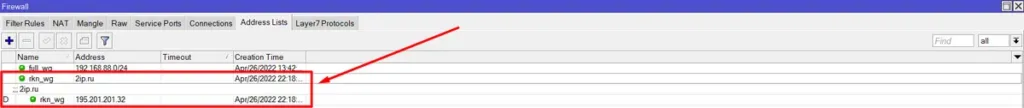

Перейдите в IP → Firewall → Address Lists → +.

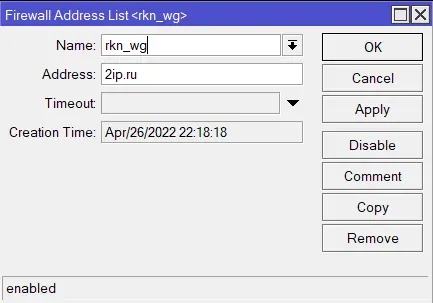

Укажите Name: rkn_wg, Address: имя сайта (например, 2ip.ru) или его IP. Нажмите OK.
Для дополнительных сайтов используйте тот же Name: rkn_wg, но указывайте другие адреса.
Создайте правило маркировки:

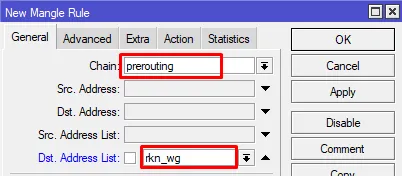

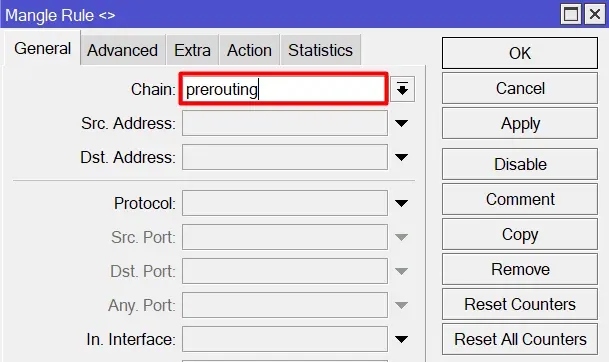

- Перейдите в IP → Firewall → Mangle → +.
- Укажите:
  - Chain: prerouting
  - Dst Address List: rkn_wg

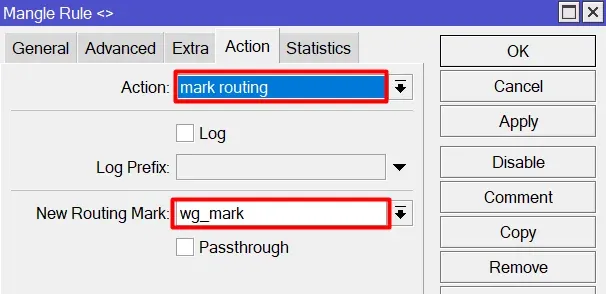

  - Action: mark routing
  - New Routing Mark: wg_mark
- Нажмите OK.

Примечания:

Проверьте VPN на 2ip.ru — должен отобразиться IP сервера. На whoer.net отобразится ваш реальный IP.
Если сайт не открывается, добавьте два адреса: с www (www.домен.com) и без (домен.com).
Если Mikrotik некорректно определяет IP сайтов, измените DNS в IP → DNS (например, на 8.8.8.8 или DNS сервера WireHole).

2.5. Создание маршрута для WireGuard#

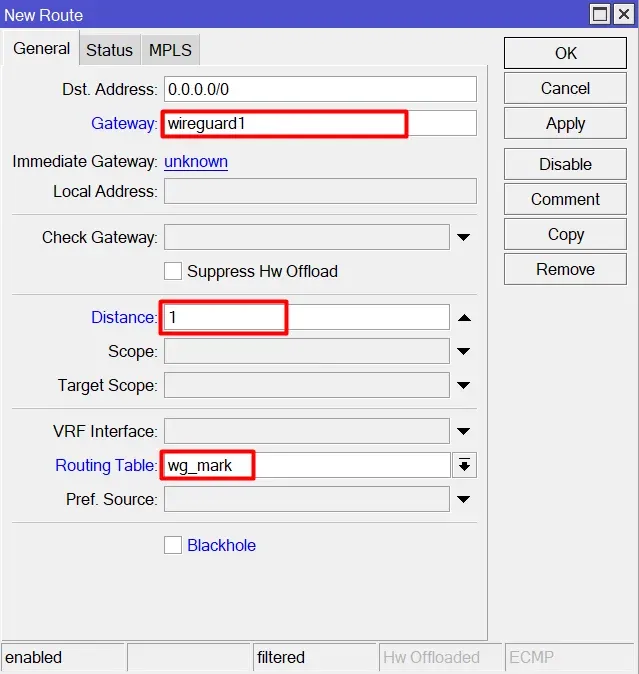

Перейдите в IP → Routes → +.
Укажите:
- Gateway: wireguard1 (имя интерфейса WireGuard)
- Distance: 1
- Routing Table: wg_mark
Нажмите OK.

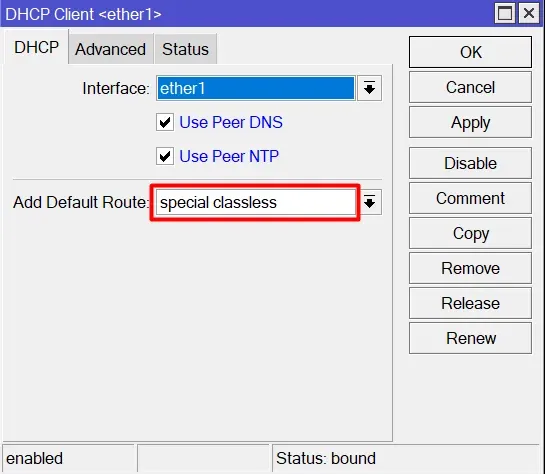

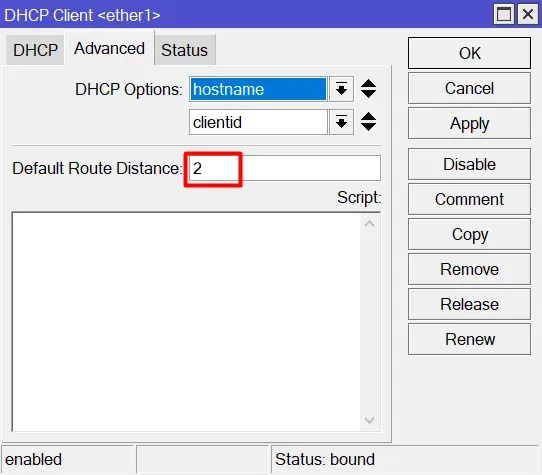

Понизьте приоритет DHCP-клиента:
- Перейдите в IP → DHCP Client.
- Выберите запись, измените Add Default Route на Special Classless, установите Default Route Distance: 2 (вкладка Advanced).

2.6. Настройка NAT для WireGuard#

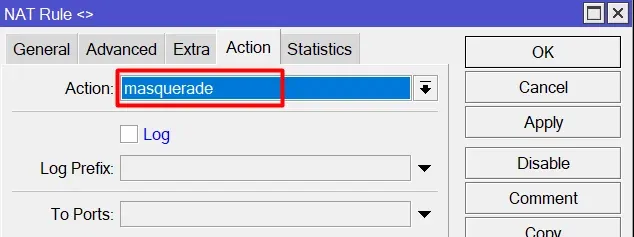

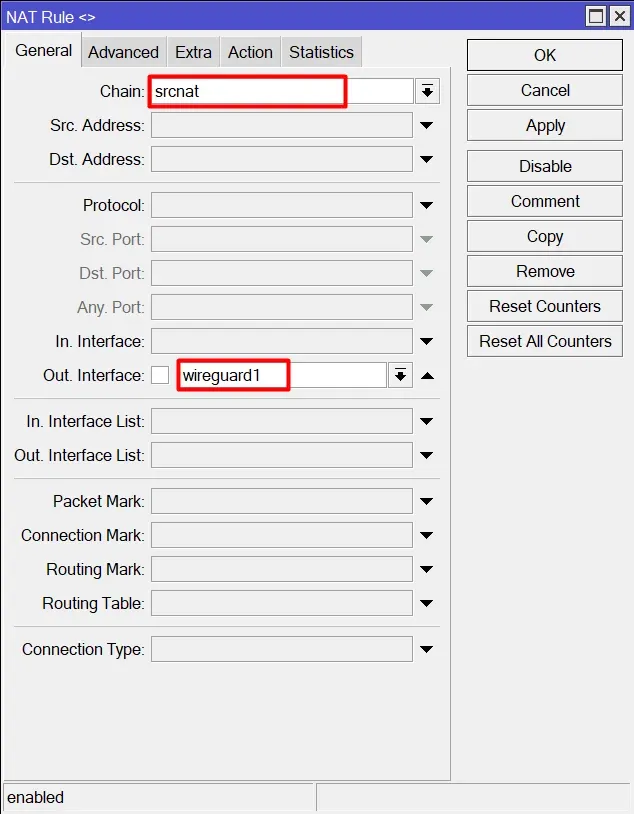

Перейдите в IP → Firewall → Nat → +.
Укажите:
- Chain: srcnat
- Out. Interface: wireguard1
- Action: masquerade
Нажмите OK.

Настройка завершена. Проверьте соединение на 2ip.ru или whoer.net.

Смена DNS провайдера#

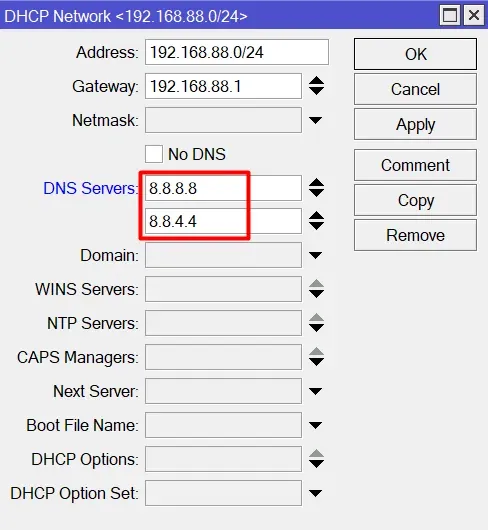

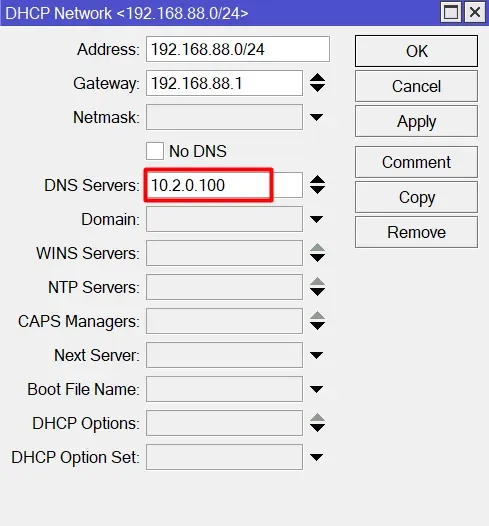

Перейдите в IP → DHCP Server → Networks.
Выберите запись, измените DNS Servers:
- Для голого WireGuard: 8.8.8.8, 8.8.4.4
- Для WireHole: 10.2.0.100 (или 10.6.0.1)
- Для DNS Proxy: IP вашего DNS-сервера

Исправление MTU для WireGuard#

Если сайты загружаются медленно или не открываются, настройте MTU:

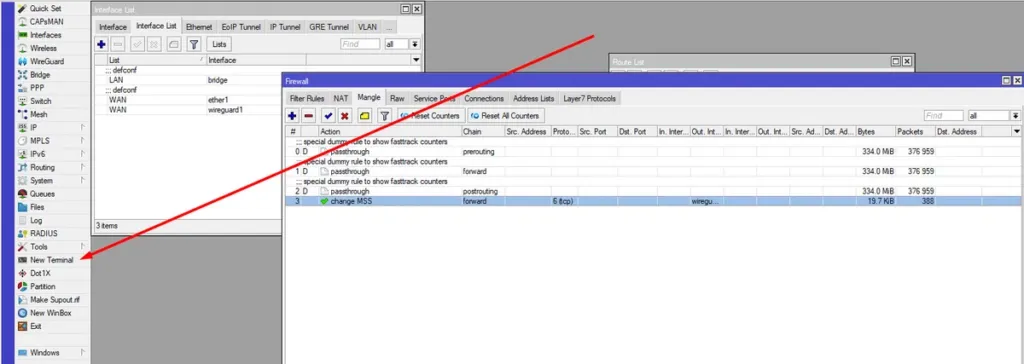

Откройте New Terminal.

Выполните команду:

/ip firewall mangle
add action=change-mss chain=forward new-mss=clamp-to-pmtu out-interface=wireguard1 protocol=tcp tcp-flags=syn

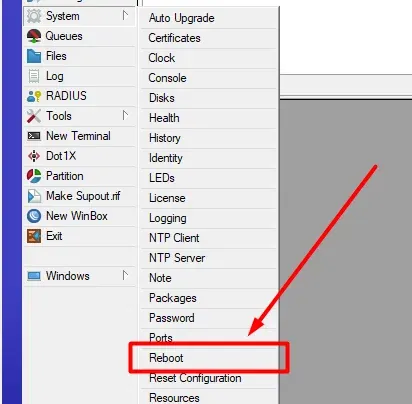

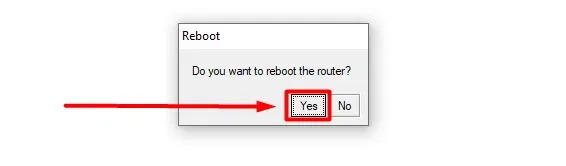

Перезагрузите роутер через System → Reboot или командой /system reboot.

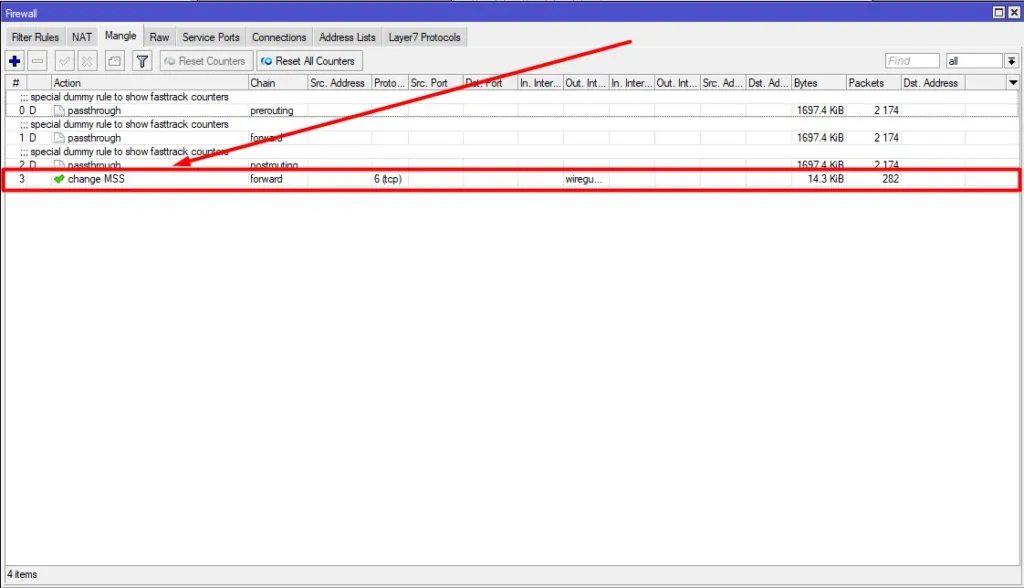

Правило появится в IP → Firewall → Mangle:

VPN-туннель в локальную сеть#

Настройте доступ к локальной сети Mikrotik через WireGuard из внешней сети.

Для голого WireGuard#

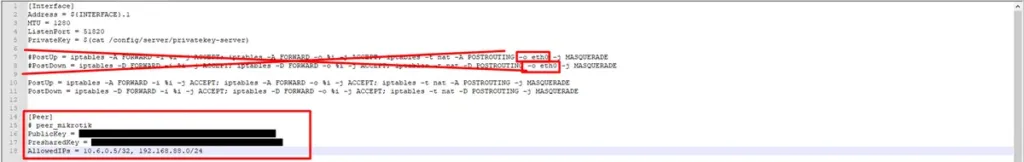

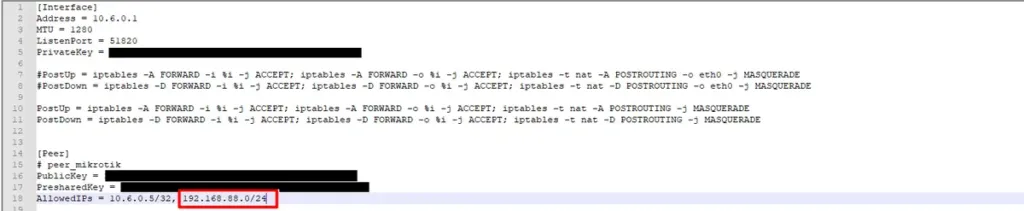

В файле wg0.conf на VPS:
- Удалите локальный интерфейс (например, -o eth0) из правил PostUp и PostDown.
- В разделе Peer для Mikrotik добавьте локальную сеть (например, 192.168.88.0/24) в AllowedIPs.
Сохраните изменения и перезапустите WireGuard.

Для WireHole#

Отредактируйте server.conf в папке wirehole/wireguard/templates:
- Измените PostUp и PostDown аналогично голому WireGuard.
- Добавьте конфигурацию Peer для Mikrotik в конец файла (скопируйте из wirehole/wireguard/peer_mikrotik).
- Удалите папку wirehole/wireguard/peer_mikrotik.
Удалите Peer Mikrotik из docker-compose.yml.
Перезапустите Docker: cd wirehole && docker-compose up.

Рекомендация: В docker-compose.yml указывайте имена Peer (например, PEERS=DELL,OP8T,XXXXXXX,mikrotik).

Общие настройки#

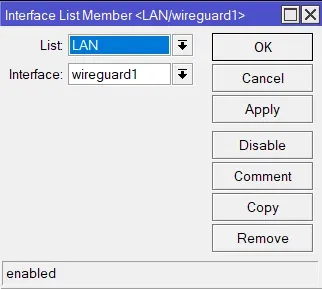

В Interfaces → Interface Lists добавьте интерфейс wireguard1 в список LAN для корректной работы правила Firewall defconf: drop all not coming from LAN.

Отмена внесённых изменений#

Если необходимо отменить настройки WireGuard, выполните следующие шаги:

Удаление интерфейса WireGuard:
- Перейдите в WireGuard, выберите интерфейс (например, wireguard1) и нажмите - для удаления.
- Удалите связанные конфигурации в Peers.
Удаление маршрутов и таблиц:
- В IP → Routes удалите маршрут с Routing Table: wg_mark.
- В Routing → Tables удалите таблицу wg_mark.
Удаление правил Mangle и Address Lists:
- В IP → Firewall → Mangle удалите правила с New Routing Mark: wg_mark.
- В IP → Firewall → Address Lists удалите списки full_wg и rkn_wg.
Удаление NAT-правила:
- В IP → Firewall → Nat удалите правило с Out. Interface: wireguard1 и Action: masquerade.
Восстановление Fasttrack:
- В IP → Firewall → Filter Rules включите правило Fasttrack.
Восстановление DHCP-клиента:
- В IP → DHCP Client измените Add Default Route на Yes и Default Route Distance на 1.
Удаление MTU-правила (если применялось):
- В IP → Firewall → Mangle удалите правило с action=change-mss и out-interface=wireguard1.
Перезагрузка роутера:
- Выполните System → Reboot или команду /system reboot.

После выполнения этих шагов все изменения, связанные с WireGuard, будут отменены, и роутер вернётся к исходным настройкам.
